Штиль ИнСтаб IS5000 инверторный стабилизатор напряжения IS5000

Стабилизатор Штиль ИнСтаб IS5000 с выходной мощностью 4500 Вт выравнивает напряжение для потребляющих электроприборов в квартирах, частных домах и офисах. Модель построена по схеме двойного преобразования: входной переменный ток переводится в постоянный, затем инвертор восстанавливает из него переменный с чистой синусоидой. Благодаря такой архитектуре корректировка происходит без задержек – время реакции составляет 0 мс. Выходное напряжение удерживается в пределах 220–230 В при любых скачках на входе от 90 до 310 В. Корпус настенного исполнения адаптирован к реалиям российских сетей и сертифицирован по стандарту EAC.

Ключевые особенности:

• Точность стабилизации ±2 %, время отклика – 0 мс.
• Выходной сигнал - чистая синусоида без искажений.
• КПД достигает 97%, входной коэффициент мощности 0,99.
• Напряжение на входе: 90–310 В, на выходе регулируется от 220 до 230 В.
• Охлаждение двойное: естественная конвекция до 50°C и вентиляторы.
• Защита от перегрузок, коротких замыканий, перегрева, аварийных скачков сети.
• Электронный и ручной байпас для переключения нагрузки напрямую в сеть.
• Варистор на 2 кВ для обработки импульсных перенапряжений за 50 мкс.
• Фильтры подавляют помехи в диапазоне 150 кГц – 30 МГц.

Назначение Штиль ИнСтаб IS5000

Стабилизатор обеспечивает качественным питанием системы отопления и водоснабжения, вентиляционное и кондиционирующее оборудование, аудио- и видеотехнику, светодиодные светильники, охранные комплексы и электроинструмент. Инверторная схема позволяет подключать потребителей с повышенными пусковыми токами – устройство выдерживает 150% номинальной нагрузки в течение 5 секунд.

Прибор одинаково эффективен как при глубоких просадках до 90 В, так и при перенапряжении до 310 В. Выходное напряжение всегда удерживается на заданном значении с минимальными отклонениями. Встроенные фильтры блокируют высокочастотные помехи, не пропуская их ни к нагрузке, ни обратно в сеть.

При кратковременных провалах сетевого напряжения стабилизатор поддерживает питание подключенной техники до 200 мс – чувствительное оборудование не успевает отключиться.

Монтаж и коммутация

Стабилизатор напряжения Штиль ИнСтаб IS5000 крепится на стену через отверстия в задней части корпуса – используются саморезы по дереву или дюбель-гвозди в зависимости от материала стены.

Подключение к сети и нагрузке выполняется через клеммные колодки с правой стороны устройства. Провода зачищаются, вставляются в клеммы и фиксируются винтами. Такой способ удобен при монтаже в распределительный щит или при подключении нескольких потребителей через групповые автоматы.

Органы управления и индикация

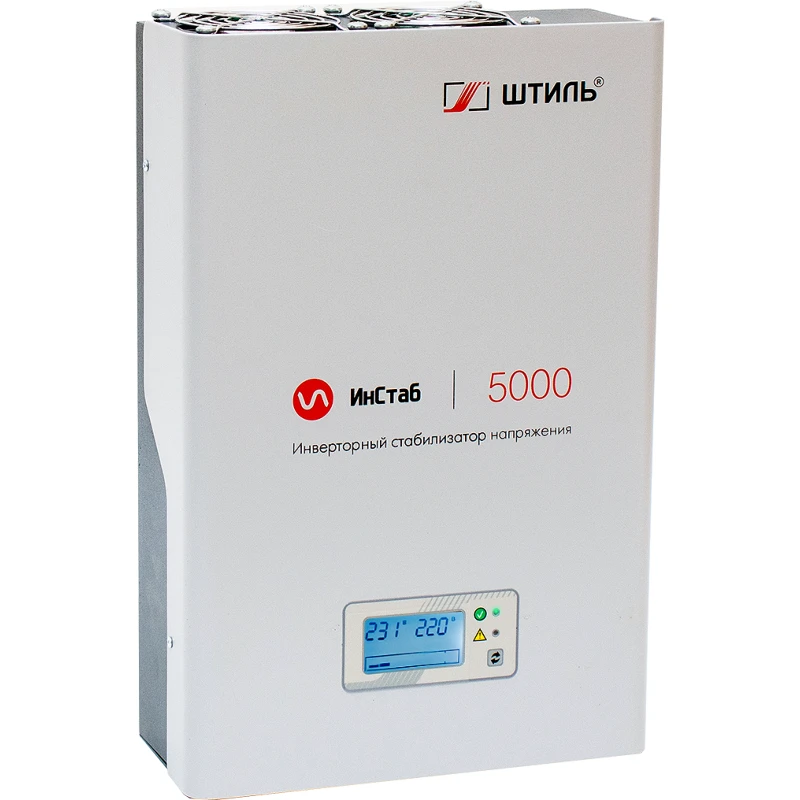

На лицевой панели расположены ЖК-дисплей, два светодиодных индикатора и кнопка управления. Зеленый индикатор горит постоянно при штатной работе и мигает при переходе на байпас. Красный индикатор загорается при неисправностях.

Жидкокристаллический экран отображает напряжение, мощность и загрузку в процентах, температуру внутри корпуса, системные уведомления. Кнопкой переключают экраны и настраивают выходное напряжение от 220 до 230 В с шагом 1 В. Настройка доступна только после перехода на ручной байпас.

Системы защиты и байпасы

Электронная защита автоматически отключает устройство при перегрузке и перегреве, коротком замыкании или выходе напряжения сети за пределы 90–310 В. После ликвидации причины устройство восстанавливает работу самостоятельно.

Электронный байпас активируется при неисправности внутренних узлов, перегрузке или перегреве – потребители переключаются на сеть без прерывания питания.

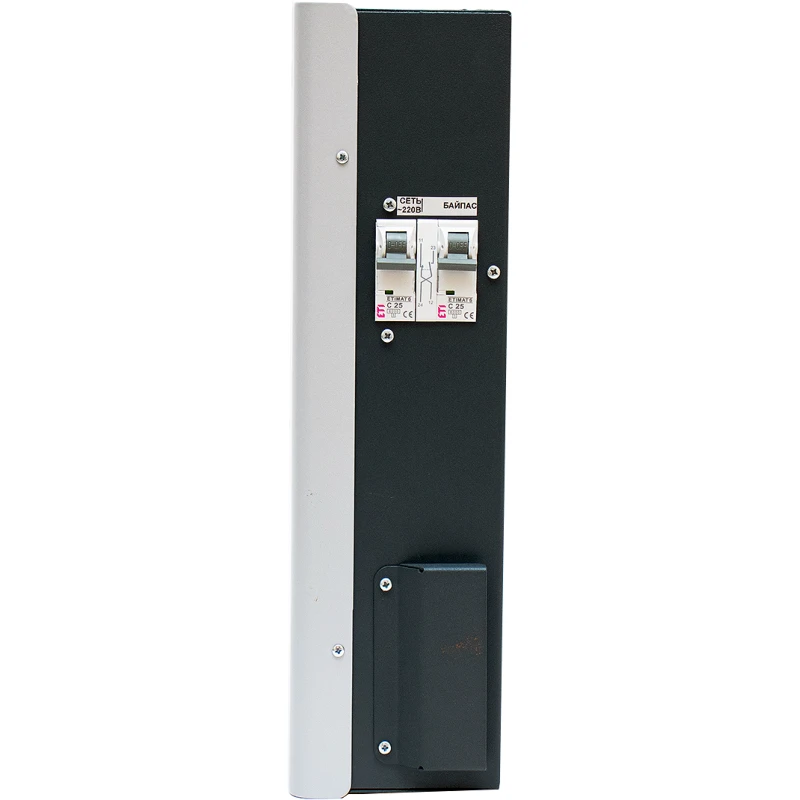

Ручной байпас находится на боковой панели и позволяет оператору вручную перевести питание потребителей на сеть, например, для технического обслуживания стабилизатора.

Особенности охлаждения

Два вентилятора включаются только при нагреве корпуса выше 50°C. В обычном режиме прибор охлаждается естественной конвекцией и работает абсолютно бесшумно. Такой подход продлевает ресурс вентиляторов и снижает уровень шума в жилых помещениях.
